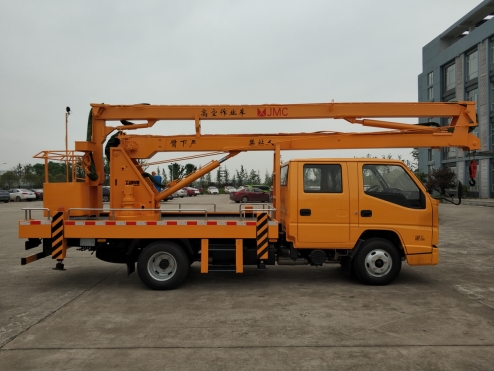

江铃高空作业车

质量参数

(kg)

额定装载质量

/

外形尺寸(mm)

5920*2130*3025

整车整备质量

3735

厢体尺寸(mm)

/

最大总质量

4060

轴   距 (mm)

3360

发动机

参  数

型号

JX4D30B6H

型    式

直列四缸柴油机

功率/转速（kw/（r/min））

85/3200

生产厂家

江铃汽车股份有限公司

性能参数

百公里油耗(L)

8

轮距(mm)

前  桥

1385

最高车速(km/h)

100

后  桥

1425

悬长(mm)

前  悬

1075

行驶角(°)

接近角

20

后  悬

1485

离去角

15

轮胎型号

7.00R16LT 10PR

钢板弹簧片数

7/4+6，7/5+6

底盘说明

平头双排座驾驶室，油刹，带空调，驾驶室可乘坐2+3人。

专用功能

液压系统实现上下车单独操作，过载保护，油缸安全自锁

举升支架

支架型式：剪叉式，采用高强度钢制成

变幅范围：垂直升降，最大作业高度10000mm

支腿

支腿型式：H型支腿，结构紧凑，前后支腿均可外伸；

两个液压支腿均安装双向液压锁，可保证支腿放下后不会自行收缩；

支腿操纵阀为手动阀，两个支腿可单独控制。

横向跨距：1850mm，支腿跨距大，稳定性好

操作方式

支腿及平台车下手动操纵、平台上电动操纵

平台

工作平台额定载荷 ：限载300KG

工作斗尺寸：1.72×1.1×1.05M
